Турбо Коллектор
Завжди висока ефективність теплового насосу.

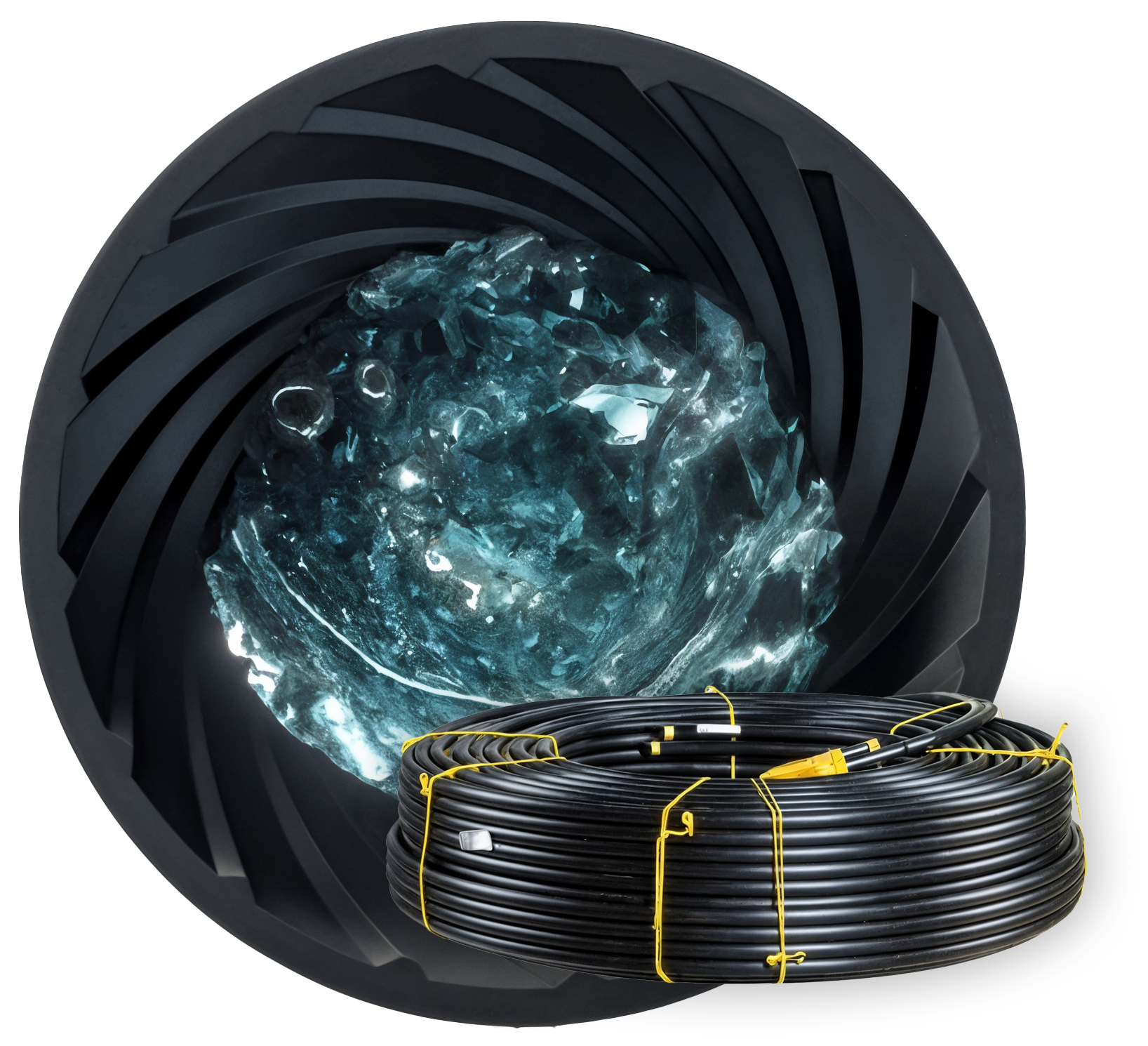

Використання теплообмінників TurboCollector гарантує зниження параметра теплового опору свердловини Rb на 30%. Це підвищує СОР теплового насосу на 11%.
Товари

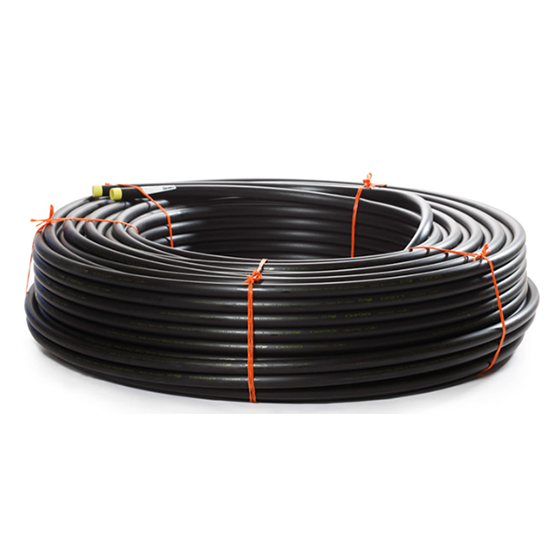

Геозонд MuoviTech
Матеріал: PE100RC
Довжина : 30-200м
Конструкція : 2х32, 2:40, 4х32,4х40

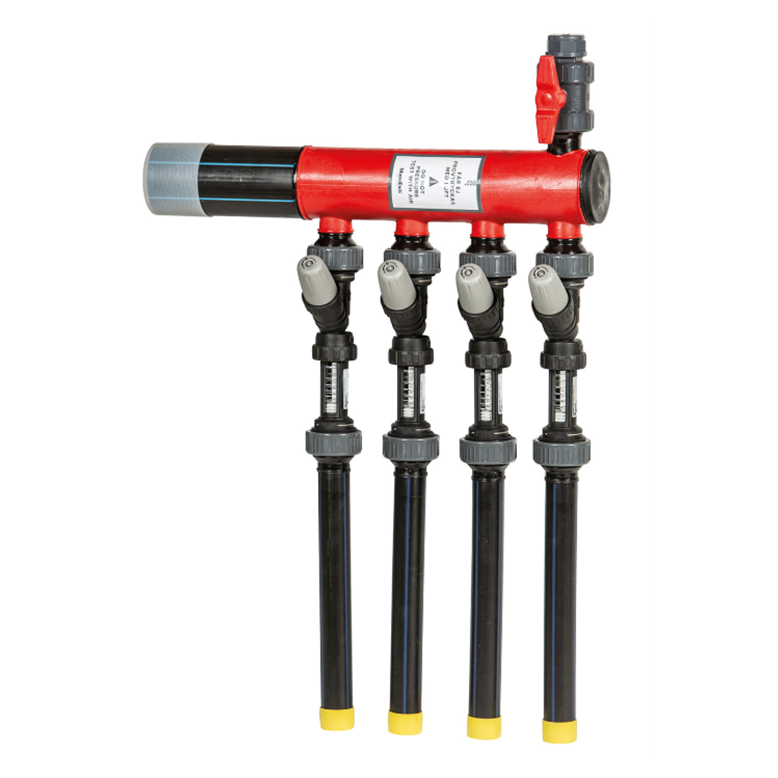

Розподільчий колектор
для геотермальних систем
Матеріал: поліетилен PE
Діаметр колектора: Ø40–160 мм
Підключення контурів: Ø32–50 мм
Кількість секцій: за потребою
Міжосьова відстань: 100 мм

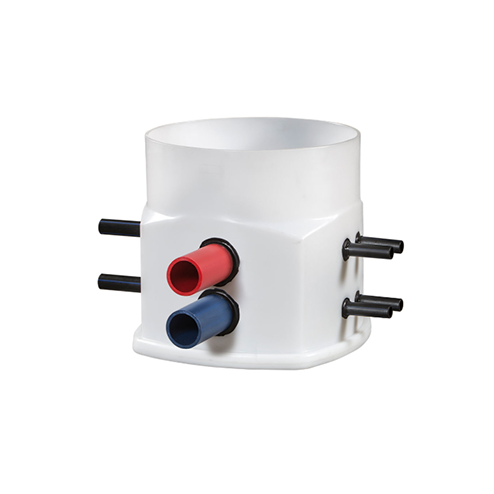

Розподільча камера
для теплового насоса
Матеріал: поліетилен PE (УФ-стабілізований)
Розміри: 650×650×650 мм
Приєднання: 2–4 секції Ø32–50 мм

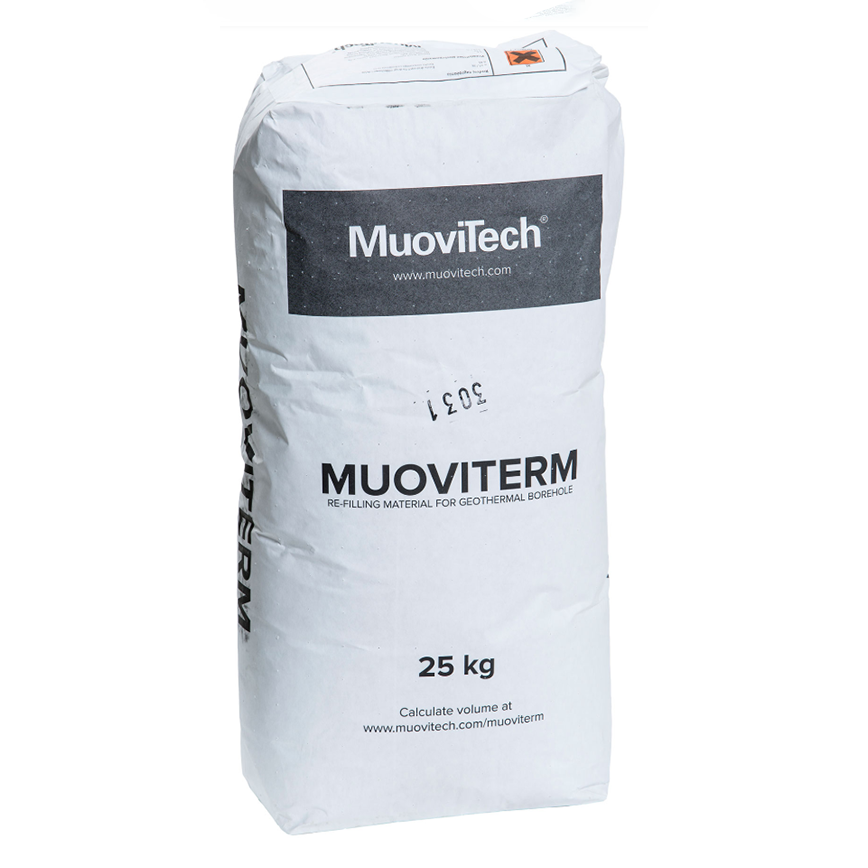

Заповнювач свердловин MuoviTerm
Матеріал: мінеральна суміш з ілами
Теплопровідність: ~2,0 Вт/(м·К)
Щільність готової суміші: ~1650 кг/м³
Водопоглинання: <1,0%
Водовідстій: <2,0%
В’язкість (t₀): 50–70 с

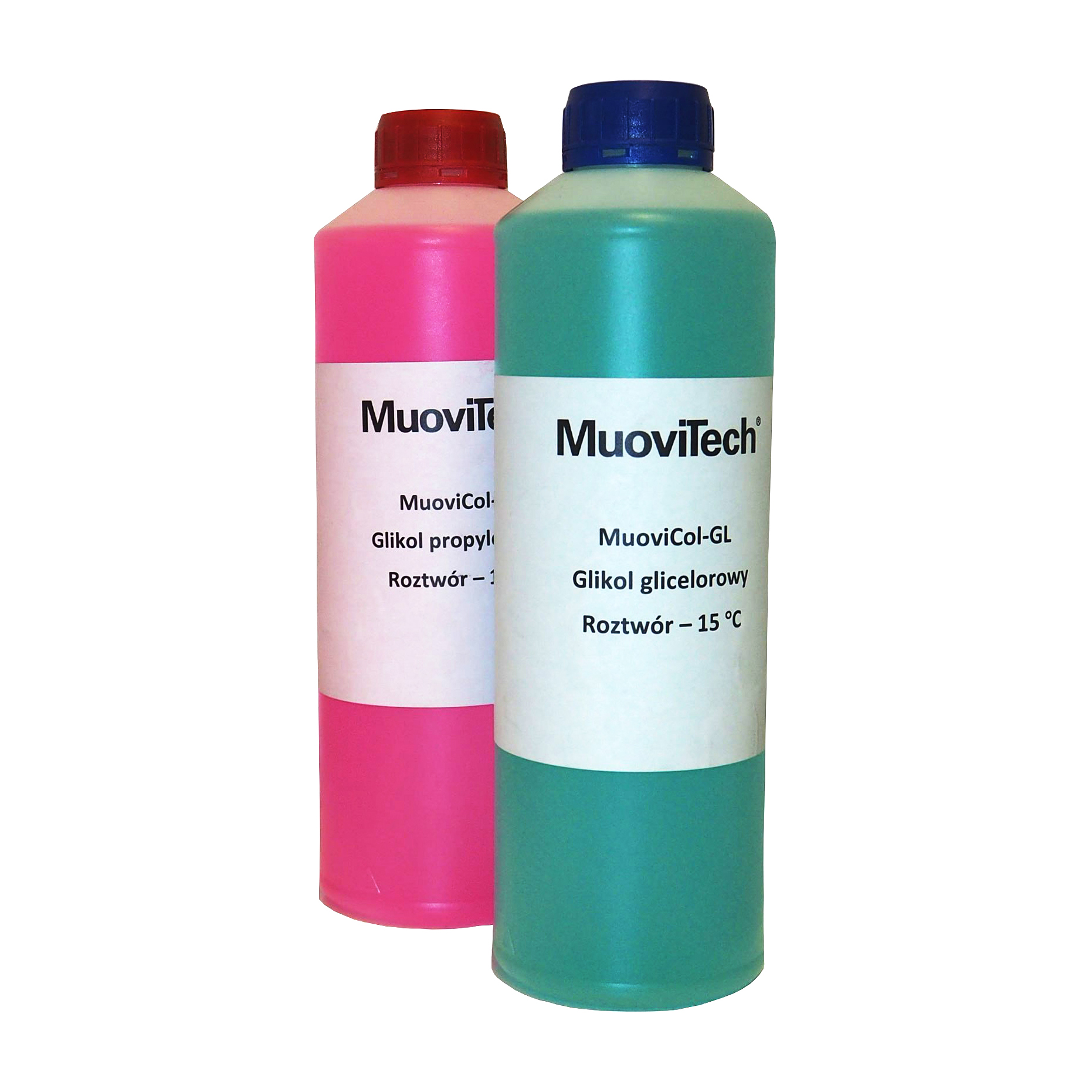

Геотермальні рідини
MuoviCol-P / MuoviCol-G
Матеріал: пропіленгліколь (MPG), екологічний та безпечний для людини
Температура замерзання: –15 °C
Температура кипіння: 103 °C
pH: 7,5–9,0
Густина: 1,02 г/см³
В’язкість (20 °C): 3,15
Теплопровідність: 0,457 Вт/(м·К)
Додаткова комплектація

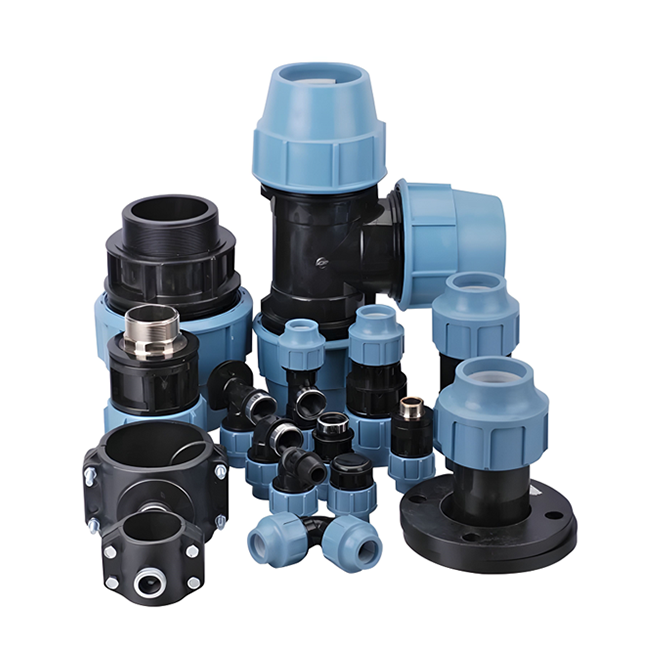

Елементи з’єднань та фітинги
Обладнання для монтажу та обслуговування
Теплоносії та рідини
Розподільні системи та аксесуари

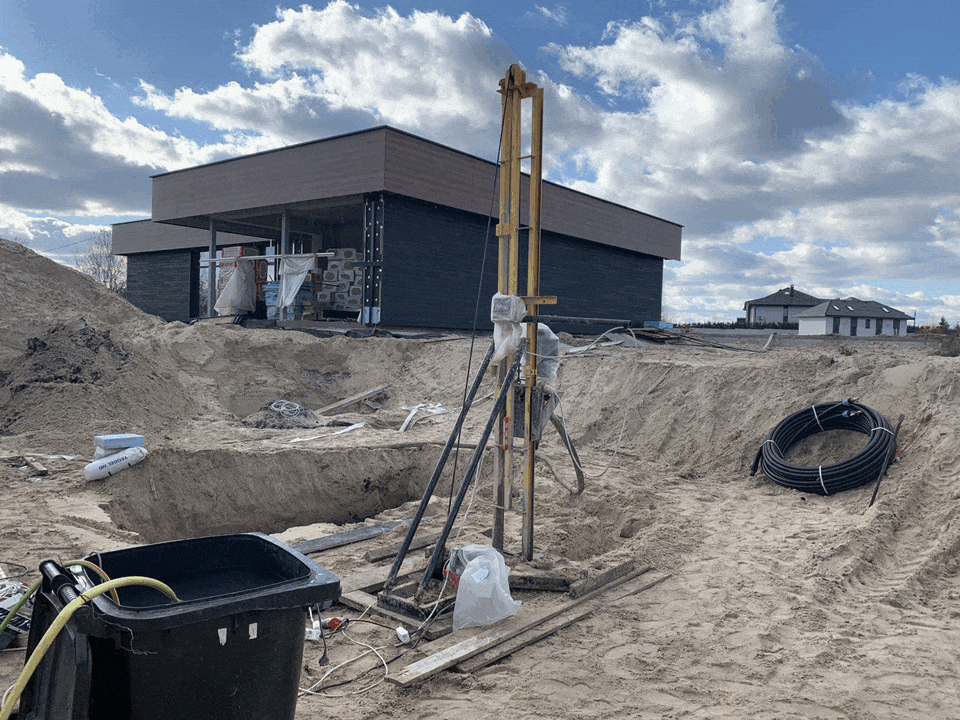

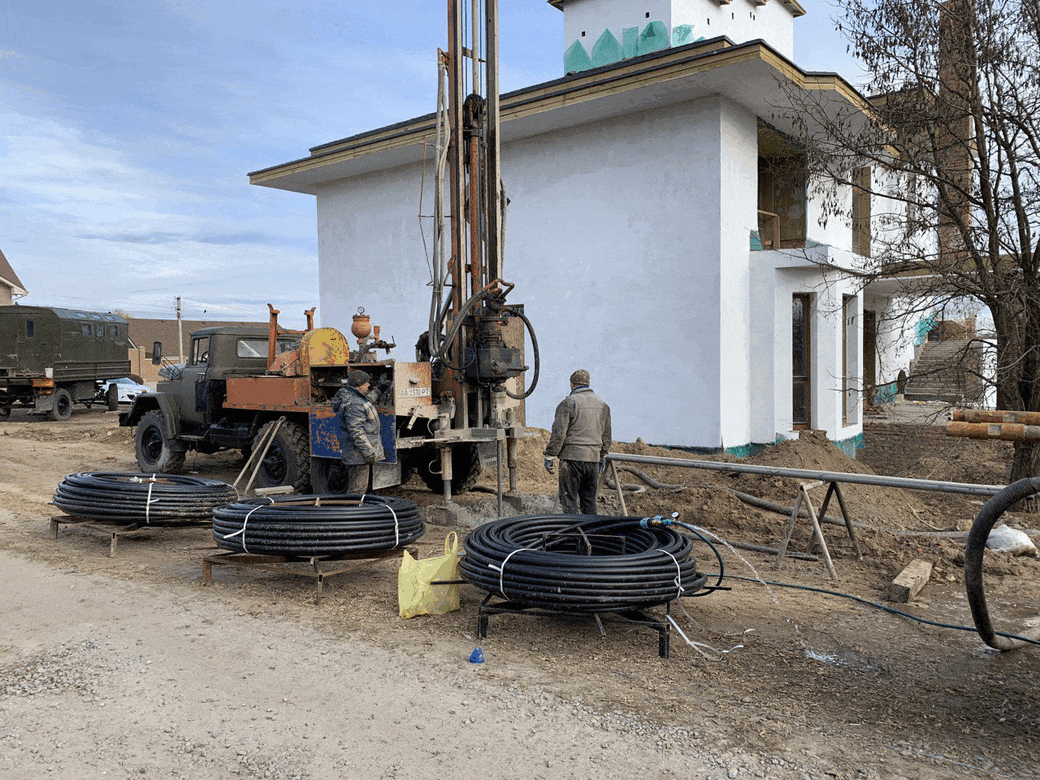

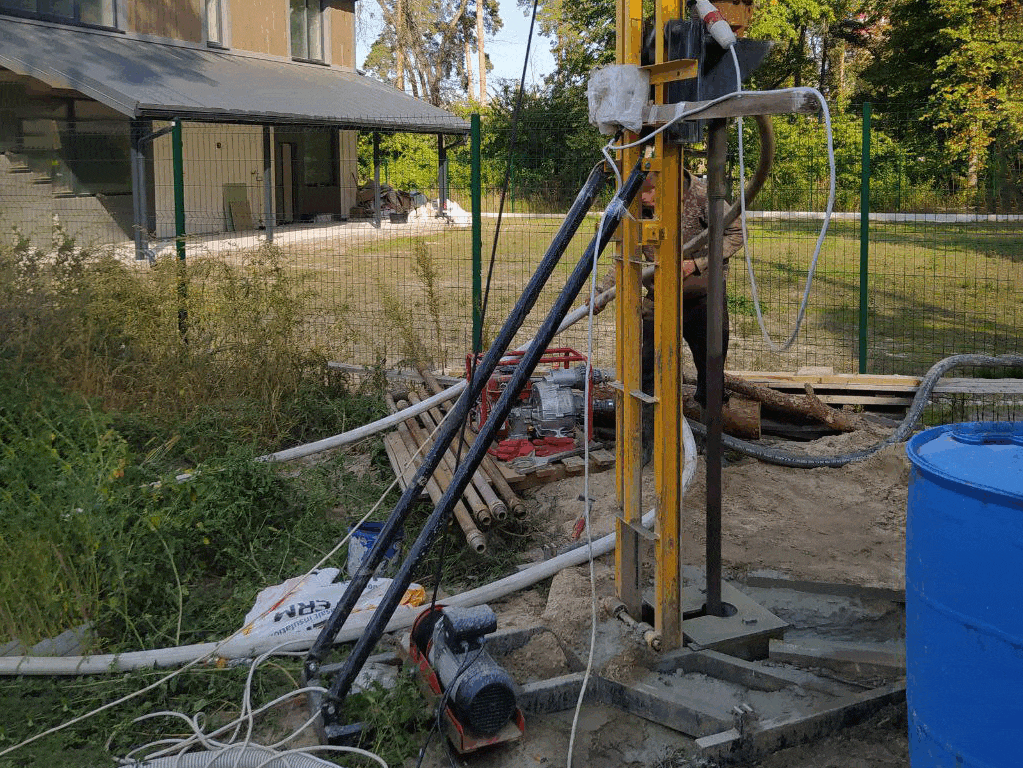

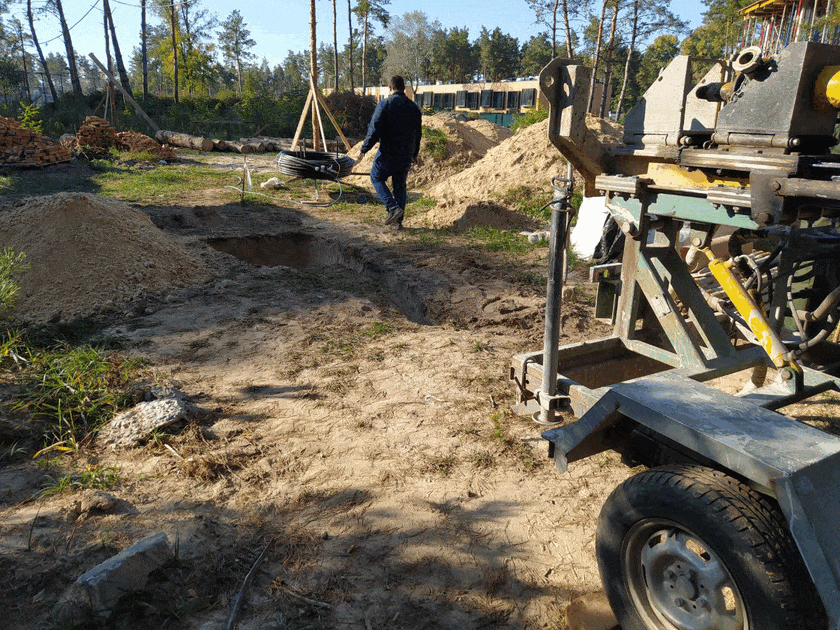

Буріння свердловини з опуском геотермального зонда
Виконуємо професійне буріння з точним заглибленням і встановленням зондів для максимальної продуктивності та енергоефективності гео-системи.
Тампонаж свердловин
Заповнюємо простір між зондом і свердловиною спеціальним розчином, що забезпечує тепловий контакт із ґрунтом і запобігає змішанню вод між шарами.

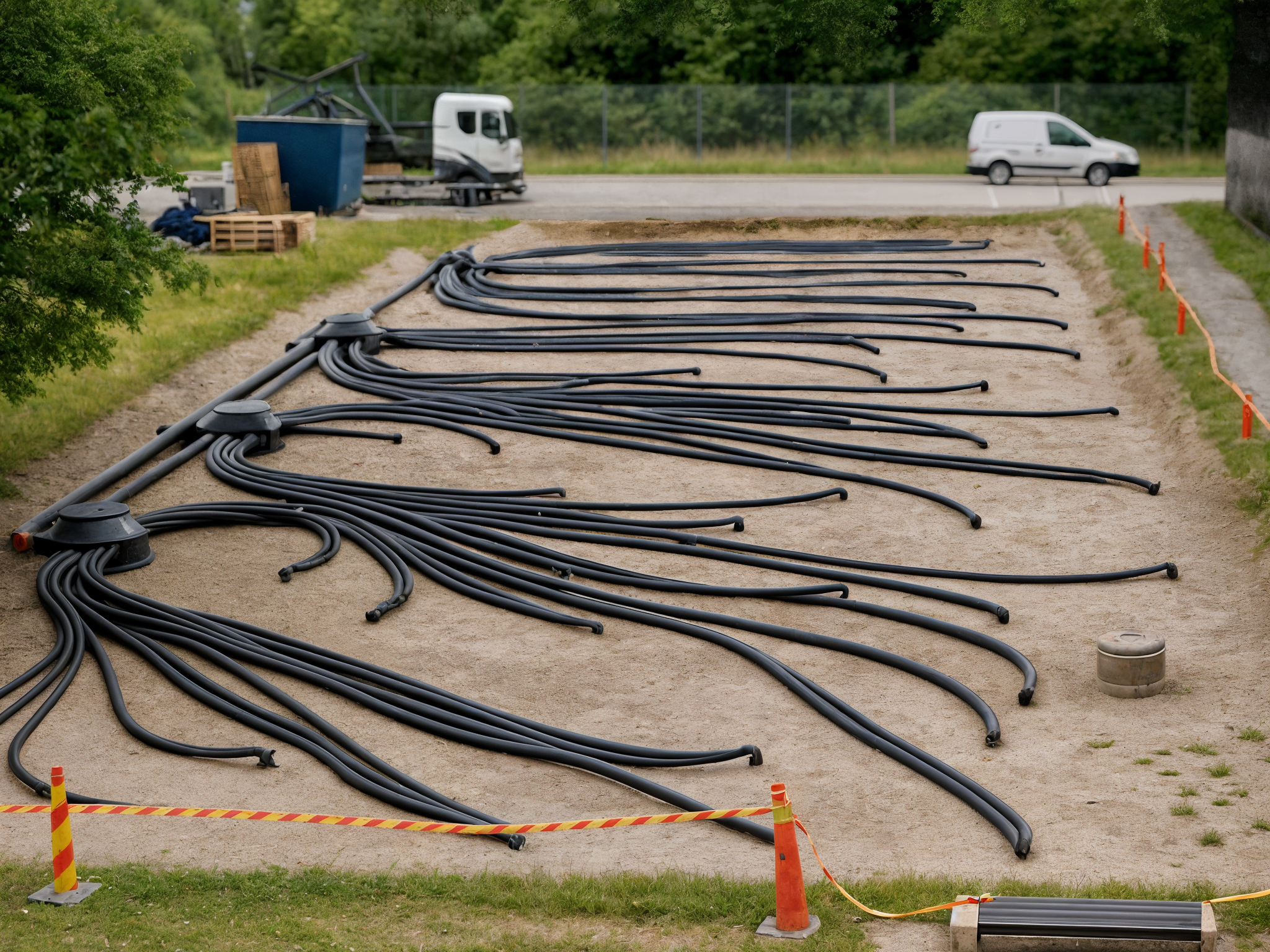

Монтаж гео-поля під ключ
Виконуємо повний комплекс робіт: проєктування, буріння, зварювання, опресування та підключення. Ви отримуєте готову систему з гарантією та техпідтримкою.
Тест на теплозйом з грунту на вашій ділянці
Проводимо TRT-випробування, яке визначає тепловіддачу ґрунту. Це дозволяє точно прорахувати кількість свердловин і гарантує ефективну роботу системи.
Проєктування гео-полів
Розробляємо індивідуальні проєкти геотермальних полів з урахуванням типу ґрунтів, потужності теплового насоса та енергоспоживання будівлі.
Технічний нагляд за монтажем гео-системи
Контролюємо роботу підрядників: від вибору зонду й розташування свердловин до тестування герметичності, балансування та відповідності технічним вимогам.
Реалізовані проєкти
Ми вже успішно реалізували десятки геотермальних систем по всій Україні. Нижче — кілька прикладів виконаних проєктів із коротким описом технічних параметрів.
c. Вишеньки, Київська область
– Буріння 41 свердловини по 50м
– Тампонаж 41 свердловини
– Монтаж 4 розподільчих колекторів
– Монтаж горизонтальної ділянки
Водонасичений геологічний розріз місцевості створює ідеальні умови для теплового насоса, і ми грамотно використали цей потенціал: залучили шведські геотермальні турбулентні зонди MuoviTech, що на 30 % ефективніше відбирають тепло з ґрунту.
Теплопровідний тампонаж MuoviTerm надійно передає тепло від ґрунту до зондів і захищає їх від обвалів, а розподільчі колектори вирівнюють потік теплоносія по кожному зонду. Комплексний підхід забезпечив стабільні +9 °C ґрунтового тепла при мінімальних витратах електроенергії, що підвищує COP та довговічність обладнання і суттєво поліпшує комфортне опалення в оселі.
м. Бровари, Київська область
Буріння 60 свердловини по 62м –
Тампонаж 60 свердловини –
Монтаж 2 теплокамер з розподільчими колекторами –
Монтаж горизонтальної ділянки –
Перед початком робіт було проведено тест на теплопровідність ґрунту, на базі цієї інформації приймалось рішення по кількості і розташуванню свердловин. Роботи виконувались під технічним наглядом і тільки з сертифікованим обладнанням фірми MuoviTech, Швеція.
Труханів острів, Київ
– Буріння 5 свердловини по 50м
– Тампонаж
– Монтаж розподільчого кесону
– Монтаж горизонтальної ділянки
Буріння виконувалось малогабаритною технікою, щоб запобігти руйнуванню існуючого ландшафу. Специфічність цього об’єкту – це високі грунтові води, тому ми виконали облаштування розподільчого колектора – в герметичному пластиковому кесоні.
c. Хотів, Київська область
Буріння 10 свердловини по 120м –
Тампонаж 10 свердловини –
Монтаж розподільчого кесону –
Монтаж горизонтальної ділянки –
Геологічний розріз місцевості, в основному – глина, це не прості умови для буріння під тепловий насос. Тому була задіяна важка техніка. А для ефективної роботи теплового насосу, в таких умовах, необхідний якісний тампонаж свердловин.
Високі грунтові води змусили нас використати – герметичний пластиковий кесон, з вбудованим розподільчим колектором.
с. Трипілля, Київська область
– Буріння 5 свердловини по 60м
– Тампонаж
– Монтаж розподільчого кесону
– Монтаж горизонтальної ділянки
Була пробурена свердловина на Сеноманський водоносний горизонт і 5 свердловин під тепловий насос. Було пийнято рішення облаштувати розподільчий колектор теплового насоса і насосне обладнання для свердловини на воду в одному пластиковому кесоні.
с. Лебедівка, Київська область
Буріння 20 свердловини по 80м –
Тампонаж 20 свердловини –
Монтаж розподільчого колектора –
Монтаж горизонтальної ділянки –
Комплекс робіт під тепловий насос, потужністю 70кВт. Перед виконанням робід був проведений тест на теплопровідність грунту, на основі якого було зменшено кількість свердловин з 25шт до 20, що суттєво скоротило бюджет Замовнику.
Необхідну кількість тепла було здобуто з грунту завдяки турбулентним зондам і якісному тампонажу. Рівномірний потік теплоносія по кожному зонду було досягнуто завдяки розподільчим колекторам.
Часті запитання
Якість геотермального контуру залежить від трьох ключових факторів:
1. Геологічні умови ділянки – тип ґрунту, вологість, теплопровідність.
2. Правильний розрахунок і проєктування – відповідність потужності теплового насоса потребам будівлі.
3. Якість матеріалів і монтажу – сертифіковані труби, професійне буріння та герметичне з’єднання всіх елементів.
Тільки дотримання всіх трьох умов забезпечить ефективність, довговічність і стабільну роботу системи.
Роботу геотермального контуру можна перевірити за такими показниками:
1. Температура теплоносія на вході та виході – стабільна різниця 3–5 °C свідчить про ефективну передачу тепла.
2. Споживання електроенергії тепловим насосом – відповідає проєктним розрахункам.
3. Коефіцієнт продуктивності (COP) – має бути не нижче 3,5–4,5 для систем опалення.
4. Стабільна робота без аварій і збоїв – насос не вмикається/вимикається занадто часто, немає помилок у системі автоматики.
Перевірку рекомендується виконувати спеціалістом за допомогою діагностичного обладнання.
Свердловини для геотермального контуру потрібно розташовувати з урахуванням:
1. Оптимальної відстані між ними — зазвичай не менше 5–7 метрів, щоб уникнути теплового взаємовпливу.
2. Геологічних умов ділянки — глибина та відстань визначаються після інженерно-геологічного дослідження.
3. Планування об’єкта — розташування має враховувати доступ для бурової техніки, не перешкоджати будівництву чи благоустрою.
4. Безпеки — свердловини не повинні перетинати комунікації чи бути занадто близько до фундаментів будівель.
Точна схема розміщення визначається інженерами при проєктуванні системи.
Заводський геотермальний зонд виготовляється з сертифікованих матеріалів, які забезпечують:
1. герметичність зварних швів та цілісність труб,
2. стійкість до високого тиску та температури,
3. тривалий термін служби (20+ років) без втрати ефективності.
Використання кустарних або саморобних зондів — це ризик втрати ефективності системи, витоків теплоносія та дорогого ремонту в майбутньому.
Турбозонд має покращену конструкцію, що забезпечує ефективніший теплообмін завдяки збільшеній площі контакту з ґрунтом та зниженому гідравлічному опору.
Він дозволяє отримати більше тепла з меншою кількістю або меншою глибиною свердловин, що економить кошти на буріння та монтаж.
Звичайний зонд — це базове рішення, турбозонд — для систем з підвищеними вимогами до ефективності.
Тампонування свердловин виконується спеціальним теплопровідним розчином по всій довжині зонда для максимального теплового контакту між геотермальним зондом і ґрунтом. Це важливо, так як:
1. Забезпечує ефективний теплообмін,
2. Запобігає перемішуванню водоносних горизонтів,
3. Підвищує довговічність і безпечність системи.
Якісне тампонування — ключ до стабільної та енергоефективної роботи геотермального контуру.
Тест на теплозйом ґрунту (теплотехнічне випробування або TRT – Thermal Response Test) дозволяє точно визначити теплопровідність ґрунту та ефективність теплообміну з геотермальним зондом.
Такий тест доцільно проводити:
1. до проєктування системи, якщо об’єкт великий або має складні геологічні умови,
2. для оптимального розрахунку кількості та глибини свердловин,
3.щоб уникнути перевитрат на буріння або заниженої ефективності системи.
TRT — це інструмент для проєктування ефективної, надійної та економічної геотермальної системи.
Розподільчий колектор потрібен для об’єднання всіх геотермальних зондів в єдину систему та рівномірного розподілу теплоносія між ними. Він забезпечує балансування потоку, ефективну роботу та обслуговування кожного контуру окремо.

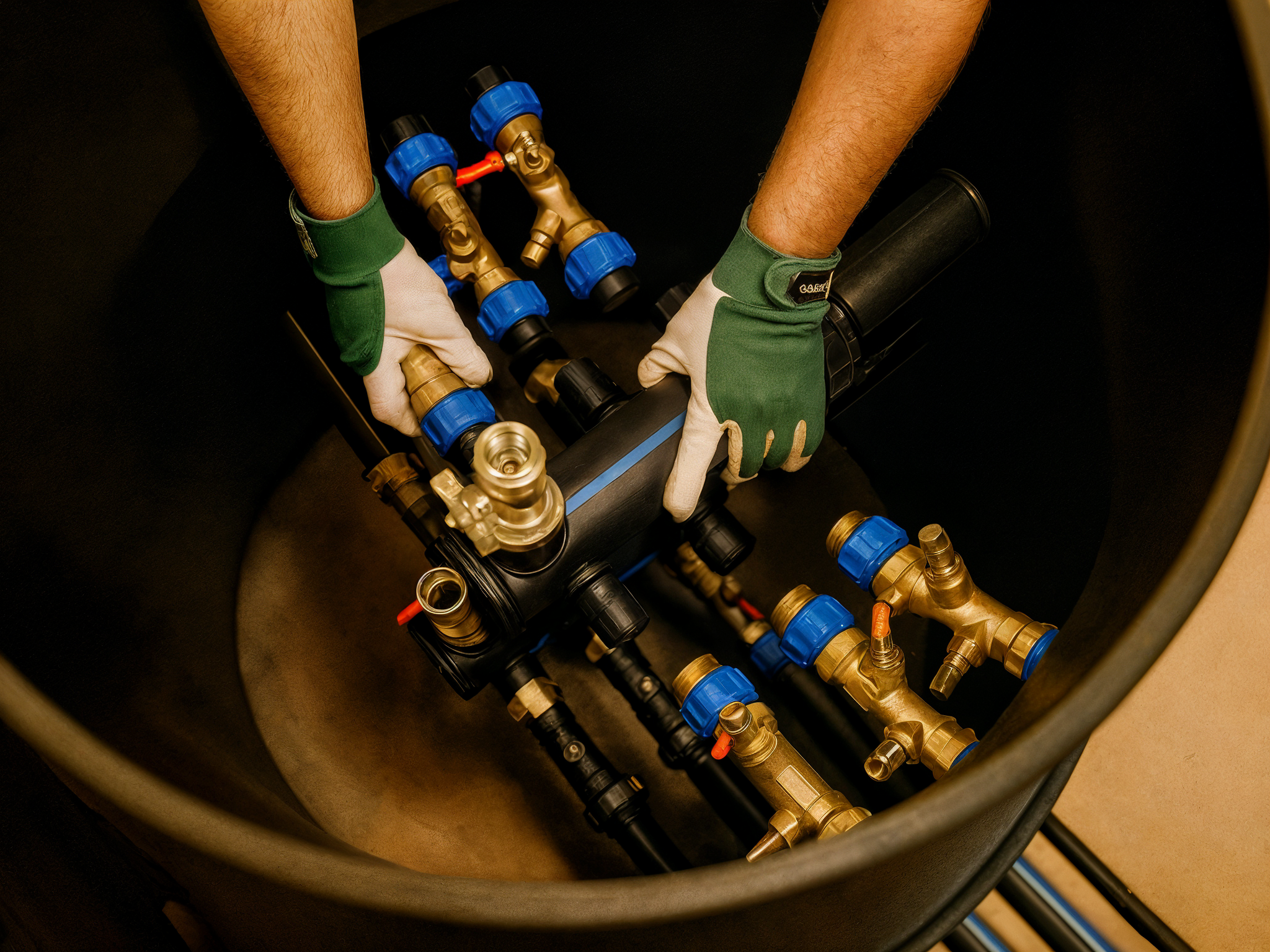

Розподільчий кесон — це захисна герметична камера, яка встановлюється під землею. Вона захищає колектор від механічних пошкоджень, температурних впливів та забезпечує зручний доступ для сервісу і діагностики.
Пластиковий кесон забезпечує надійний захист розподільчого колектора від ґрунтових вод, корозії та механічних пошкоджень. Такий матеріал є герметичним, довговічним і стійким до агресивного середовища, а також зручним для монтажу та сервісного обслуговування системи.
